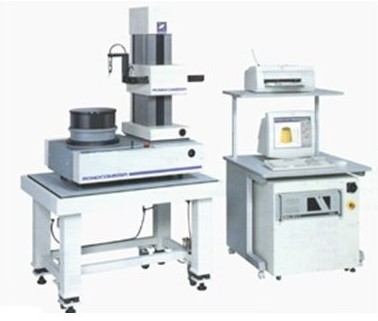

測量范圍

最大測量直徑

?350mm

左右進給范圍（R軸）

191mm

上下進給范圍（Z軸）

350mm

最大裝載直徑

? 600mm

最大測量高度

外徑350mm(圓度、同軸度測量時為675mm)、內徑350mm

回轉精度

JIS B7451

（0.02+6H/1000）?m H:從工作臺上面到測量點的高度（mm）

最小平方圓的最大偏差

（0.01+3H/1000）?m

直線度精度

上下方向（Z軸）

0.15?m/100mm、0.3?m/350mm

半徑方向（R軸）

1?m/100mm

平行度精度

上下方向（Z軸）

1.5?m/350mm

回轉速度

（W軸）

測量

2?10/min

調正時

6、10、20/min

上下方向速度

（Z軸）

測量速度

0.6-6.0mm

移動速度

0.6-30.0mm

半徑方向速度

（R軸）

測量速度

0.6-6.0mm

移動速度

0.6-15mm

自動停止

功能

Z軸、R軸

停止精度

Z軸±5?m、R軸±5?m

工作臺裝載條件

工作臺外徑

?290mm

中心調整范圍

傾斜調整范圍

±5mm(自動)

±10（自動）

裝載質量

60kg(測量、中心調整均可)

傳感器

測量力

30~100mN

測針形狀

? 1.6mm超硬球

形狀誤差的圓度評價方法

MZC（最小領域中心法）、LSC（最小平方中心法）、MIC（最大內接圓中心法）

測量項目

回轉方向（W軸）

15、50、150、500、15~150、15~500峰/回轉

直線方向（Z軸）

直線度、斜度、圓柱度、直角度、平行度

半徑方向（R）

直線

功能

CNC測量功能、刻痕跡記錄功能（水平/角度/游標）、參數的設計對照

濾波種類

數字濾波器（2RC/高斯）

濾波值

回轉方向（W）

15、50、150、500、15~150、15~500峰/回轉

直線方向（Z）

0.025、0.08、0.25、0.8、2.5、8mm

顯示裝置

顯示器

彩色顯示器（15英寸）

內容

測量條件、測量參數、形狀圖形（展開圖形、立體圖形、遮蔽）、打印機輸出條件、注釋、錯誤信息等

記錄裝置

方式

選擇彩色打印機/激光打印機

倍率

10~200K（22步級）、Auto、測量

各要素

電源

AC100V、50/60Hz

耗電量

800VA（不包括打印機）

空氣源

0.5~0.7Mpa

耗氣量

30/min

設置尺寸

2000(W)*950(D)*1950(H)mm

質量

500kg
